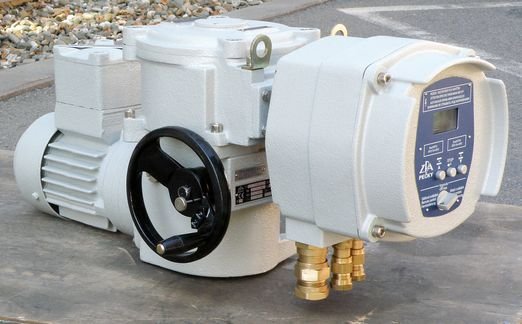

Электропривод MOED EEx

Обозначение степени взрывобезопасности

Оно состоит из следующих знаков:
EЕх - электрическое оборудование соответствует стандарту EN 60 079-0 и связанных стандартов по различным видам защиты от взрыва
d - обозначение вида защиты от взрыва, прочный затвор по стандарту EN 60 079-1.
II - обозначение группы взрывобезопасного электрического оборудования по стандарту EN 60 079-0.
С - обозначение подгруппы группы II взрывобезопасного электрооборудования по стандарту ČSN EN 60 079-0.
Т4 - обозначение класса температуры взрывобезопасного электрооборудования группы II по стандарту ČSN EN 60 079-0.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Электроприводы MODACT MOED EEx состоят из трехфазного электродвигателя взрывобезопасного исполнения, силовой передачи, которая содержит планетарный редуктор, и части управления с клеммником. Часть управления оснащена блоками моментного выключения и выключения по положению, блоком сигнализации и отопительным элементом для обеспечения микроклимата в ящике управления. По заказу можно электропривод оборудовать датчиком положения реостатным 1х100 ом или токовым, выполненным по двухпроводной схеме с унифицированным сигналом 4 – 20 мА (без источника питания).

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

Электромеханическая плата управления заменена электронной системой DMS2 или DMS2 ED. Обе системы снимают положение выходного вала и момента кручения электропривода бесконтактным путем с помощью магнитных детекторов. Детектор положения выходного вала является абсолютным и для своей работы он не нуждается в резервированном питании при исчезновении напряжения питания во время работы электропривода. Обе системы можно устанавливать и контролировать с помощью компьютера с программой управления или вручную без компьютера.

Более простая система DMS2 ED заменяет электромеханические элементы или дает возможность управления электроприводом с помощью входного аналогового сигнала так же, как и в случае исполнения Control.

Система DMS2 дает возможность использовать электропривод для двухпозиционного и трехпозиционного регулирования или его присоединения к промышленной шине ”Profibus”.

Электроприводы вращения многооборотные MODACT MOED EEx предназначены для дистанционного управления и эксплуатации в среде с опасностью взрыва взрывоопасной газовой атмосферы по EN 50014 в зоне 1 (ранее SNV2) и в зоне 2 (ранее SNV1) по EN 60079-10. Они предназначены для управления элементами (задвижек, вентилей и в комплекте с подходящим редуктором также для управления заслонками, у которых требуется плотное закрывание в конечных положениях) с помощью возвратного вращательного движения. Они могут использоваться и для управления шаровыми клапанами и другими устройствами, для которых они пригодны по своим техническим параметрам. Другое назначение, отличающееся от управления арматурами, необходимо консультировать с заводом–изготовителем.

Могут работать в среде с опасностью взрыва взрывоопасной газовой атмосферы в зоне 1 и в зоне 2 по EN 60079-10 (332320). Электроприводы сконструированы и предназначены в качестве устройств группы II категории 2G в соответствии со стандартами EN 60079 – 0:2004 и EN 60079-1:2004, а также EN 60079-7:2004 по взрывоопасной атмосфере.

Электроприводы обозначены знаком защиты от взрыва и символами группы и категории оборудования Ex II 2G или Ex I M2 и далее по исполнению для температуры окружающей среды от -25°С вплоть до +55°С с обозначением Ex de IIC T4 или для температуры окружающей среды от -50°С до+55°С с обозначением Ex dе IIВ Т4 или же в качестве модификации для использования в шахтах группы I категории M2 с обозначением Ex de I (см. раздел ”Данные электроприводов”).
