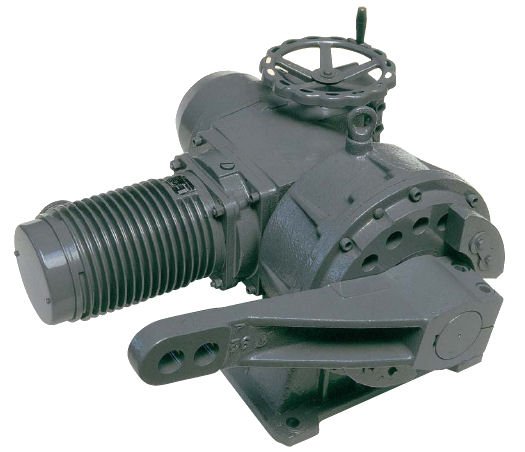

Elektrické servomotory pákové s proměnnou ovládací rychlostí
Proměnná ovládací rychlost
Jmenovitý moment 63-4000 Nm
Napájecí napětí 1x230V
Spec.elektromotor s elektromagnetickou brzdou
Použití: pro klapky, žaluzie, ventily
Servomotory MODACT ® MPR s proměnnou ovládací rychlostí (pákové) jsou jako koncové členy spojitých a nespojitých regulačních obvodů určeny pro řízení akčních veličin. Používají se k řízení klapek, žaluzií a ventilů ve spojení s vhodným regulačním systémem v těžkých průmyslových provozech.
| MPR | ||||
| Typové číslo | 52 221 | 52 222 | 52 223 | |
| Vypínací moment [Nm] | 63-320 | 250-1000 | 1000-4000 | |
| Vypínací síla [kN] | ||||
| Doba přestavení [s/90°] | 11-46 | 10-55 | 50-195 | |
| Rychlost přestavení | [min-1] | |||
| [mm/min] | ||||
| Pracovní zdvih | [°] | 160 | 160 | 160 |
| [ot] | ||||
| [mm] | ||||
| Napájecí napětí | 1x 230 V, 50 Hz | ✔ | ✔ | ✔ |
| 24 V, 50 Hz | ||||
| 1 x 110 V, 50 Hz | ||||
| 3 x 230 / 400 V, 50 Hz | ||||
| Regulace | dvoupolohová | |||
| třípolohová | ||||
| plynulá | ✔ | ✔ | ✔ | |
| PROFIBUS | ||||
| Snímání polohy | odporovým vysílačem (R) | ✔ | ✔ | ✔ |
| absolutní | ||||
| proudovým vysílačem (I) | ✔ | ✔ | ✔ | |
| Polohové vypínání | ✔ | ✔ | ✔ | |
| Momentové vypínání | ✔ | ✔ | ✔ | |
| Ruční ovládání | ✔ | ✔ | ✔ | |
| Nevýbušné provedení | ||||
| Krytí | IP 55 | IP 55 | IP 55 | |
| Hmotnost - podle provedení (Al/litina) a motoru [kg] | 62-67 | 104 | 282 | |
Servomotory MODACT® MPR Variant s proměnnou ovládací rychlostí (pákové) jsou jako koncové členy spojitých a nespojitých regulačních obvodů určeny pro řízení akčních veličin. Používají se k řízení klapek, žaluzií a ventilů ve spojení s vhodným regulačním systémem v těžkých průmyslových provozech.
