MTPED (typové číslo 52 441, 52 442, 52 443)

Elektrické servomotory přímočaré (táhlové) s elektronickým systémem IP 67

52 441

  • Elektrický servomotor táhlový
  • Rozsah nastavení vypínací síly: 5 – 25 kN
  • Rychlost přestavení: 45 -200 mm/min
  • Zdvih: 10-100 mm
  • Napájecí napětí 1x230V / 400V, 50Hz
  • Řídící elektronika DMS2.ED, DMS2

52 442 - 52 443

  • Elektrický servomotor táhlový
  • Rozsah nastavení vypínací síly: 11,5- 63kN
  • Rychlost přestavení: 27-125 mm/min
  • Zdvih: 10-120 mm
  • Napájecí napětí 3x230V / 400V, 50 Hz
  • Řídící elektronika DMS2.ED, DMS2

Použití: pro dvoupolohové nebo třípolohové ovládání armatur přímočarým pohybem (ventily)

Konfigurátor servomotorů MTPED

Konfigurátor servomotorů MTPED 5-25kN 52441

Konfigurátor servomotorů MTPED 5-25kN -40°C 52441

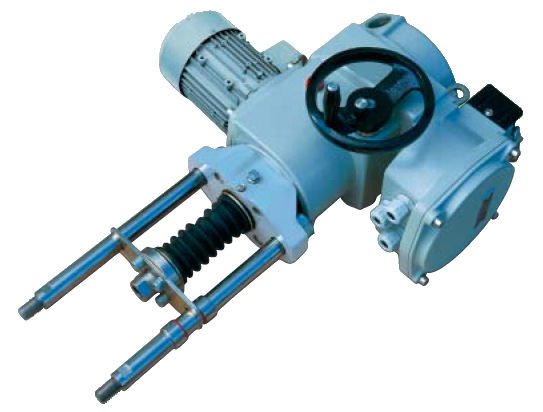

MTN - Servomotor přímočarý (táhlový) - IP 55

Popis a funkce:

Servomotory MODACT® MTPED konstrukčně vycházejí ze stavebnicové řady servomotorů MODACT MON. Navíc mají přímočaré ústrojí, převádějící otáčivý pohyb na přímočarý.

Třífázový asynchronní motor pohání přes předlohové soukolí centrální kolo diferenciálního převodu, umístěné v nosné skříni servomotoru (silový převod). Korunové kolo planetového diferenciálu je při motorickém ovládání drženo v neměnné poloze samosvorným šnekovým převodem. Ruční kolo, spojené se šnekem, umožňuje alternativní ruční ovládání i za běhu elektromotoru bez nebezpečí pro obsluhu. Výstupní hřídel je pevně spojen s unášečem planetového převodu a prochází do ovládací skříně, kde jsou soustředěny všechny ovládací prvky servomotoru.

Ovládání servomotoru je řešeno vestavěnými elektronickými obvody, které snímají stav výstupního hřídele servomotoru, krouticí moment výstupního hřídele, teplotu elektromotoru, stav napájecího napětí a vstupní signály. Ovládací program je vyhodnocuje a v závislosti na předvolených parametrech řídí výstupní signály - stav výstupních kontaktů, výstupní analogový signál, ovládání elektromotoru, datovou komunikaci s nadřazeným řídicím systémem.

Ovládací prvky jsou přístupné po sejmutí víka ovládací skříně. Pro servomotory s označením MTPED se používají elektromotory s krytím IP 67. Celý servomotor má potom krytí podle použitého elektromotoru.

Elektronické vybavení:

Elektromechanická ovládací deska je nahrazena elektronickým systémem DMS2 nebo DMS2 ED. Oba systémy snímají polohu výstupního hřídele a kroutícího momentu servomotoru bezkontaktně magnetickými snímači. Snímač polohy výstupního hřídele je absolutní a ke své činnosti nevyžaduje záložní napájení, pokud během provozu servomotoru dojde k odpojení napájecího napětí. Oba systémy lze nastavovat a kontrolovat pomocí počítače s ovládacím programem nebo ručně bez počítače.

Jednodušší systém DMS2 ED nahrazuje elektromechanické součásti, popřípadě umožňuje ovládání servomotoru vstupním analogovým signálem jako u provedení Control. Systém DMS2 umožňuje použít servomotor pro dvoupolohovou a třípolohovou regulaci nebo jej připojit k průmyslové sběrnici Profibus.


Technická data

MTPED
Typové číslo52 44152 44252 443
Vypínací moment [Nm]
Vypínací síla [kN]5-2511,5-2525-63
Doba přestavení [s/90°]
Rychlost přestavení[min-1]
[mm/min]45-20027-12545-155
Pracovní zdvih[°]
[ot]
[mm]10-10010-10020-120
Napájecí napětí1x 230 V, 50 Hz
24 V, 50 Hz
1 x 110 V, 50 Hz
3 x 230 / 400 V, 50 Hz
Regulacedvoupolohová
třípolohová
plynulá
PROFIBUS
Snímání polohyodporovým vysílačem (R)
absolutní
proudovým vysílačem (I)
Polohové vypínání
Momentové vypínání
Ruční ovládání
Nevýbušné provedení
KrytíIP 67IP 67IP 67
Hmotnost - podle provedení (Al/litina) a motoru [kg]2233-4560-78

Použití výrobku v praxi u firem

Servomotory MODACT ® MTPED se používají pro dálkové dvoupolohové nebo třípolohové ovládání armatur vratným přímočarým pohybem. Servomotory se mohou použít i pro jiná zařízení, pro něž jsou svými vlastnostmi a parametry vhodné. Použití ve zvláštních případech je nutno projednat s výrobcem.


Soubory ke stažení:

3D modelzip6.49 MB

Katalogy a návody:

Katalogpdf1.14 MB
Katalog 52441pdf1.47 MB
Návodpdf2.59 MB
Návod 52441pdf1.82 MB
